Dioptimumkan untuk aplikasi solar kecekapan tinggi, wafer silikon monocrystalline N-jenis mempunyai reka bentuk pseudo-square 166 × 166 mm dengan sifat bahan yang unggul. Dihasilkan menggunakan kaedah CZ dengan doping fosforus, ia memberikan kualiti kristal yang sangat baik dengan<100>orientasi dan ketumpatan kecacatan rendah (kurang daripada atau sama dengan 500 cm ²). Wafer menawarkan kekonduksian N-jenis dengan resistiviti 1.0-7.0 Ω · cm dan lebih besar daripada atau sama dengan seumur hidup pembawa 1000 μs, menjadikannya ideal untuk teknologi sel Topcon dan heterojunction. Geometri yang tepat (diameter φ223 mm, kurang daripada atau sama dengan 27 μm TTV) dan piawaian kualiti permukaan yang ketat memastikan prestasi optimum dalam modul fotovoltaik. Saiz M6 memberikan keseimbangan sempurna antara kecekapan sel dan produktiviti pembuatan untuk barisan pengeluaran solar moden.
1. Hartanah bahan
|
Harta |
Spesifikasi |
Kaedah pemeriksaan |
|

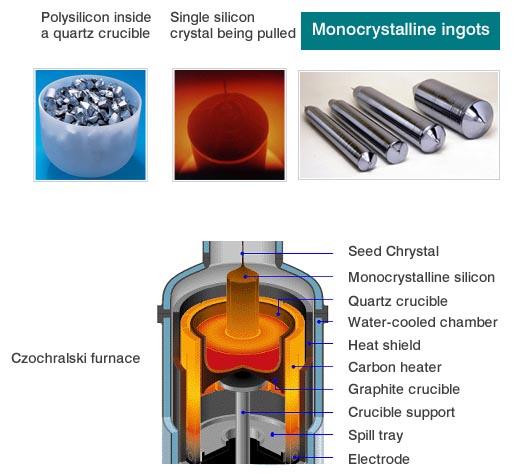

Kaedah Pertumbuhan |
Cz |
|
|
Crystallinity |
Monocrystalline |
Teknik Etch Keutamaan(ASTM F47-88) |
|
Jenis kekonduksian |
N-jenis |
Napson EC-80TPN |
|
Dopan |
Fosforus |
- |
|
Kepekatan oksigen [OI] |
Kurang daripada atau sama dengan8e +17 at/cm3 |
FTIR (ASTM F121-83) |
|
Kepekatan karbon [CS] |
Kurang daripada atau sama dengan5e +16 at/cm3 |
FTIR (ASTM F123-91) |
|
Ketumpatan lubang etch (ketumpatan dislokasi) |
Kurang daripada atau sama dengan500 cm-2 |
Teknik Etch Keutamaan(ASTM F47-88) |
|
Orientasi permukaan |
<100>± 3 darjah |
Kaedah difraksi sinar-X (ASTM F26-1987) |
|
Orientasi sisi persegi pseudo |
<010>,<001>± 3 darjah |
Kaedah difraksi sinar-X (ASTM F26-1987) |
2. Sifat -sifat Elektrik
|
Harta |
Spesifikasi |
Kaedah pemeriksaan |
|
Resistivity |
1.0-7.0 Ω.CM
|
Sistem pemeriksaan wafer |
|
MCLT (seumur hidup pembawa minoriti) |
Lebih besar daripada atau sama dengan 1000 μs
|
Sinton BCT-400 Sementara
(Dengan tahap suntikan: 5e14 cm-3)
|
3. GEOMETRY
|
Harta |
Spesifikasi |
Kaedah pemeriksaan |
|
Geometri |
Pseudo Square |
|
|
Bentuk kelebihan bevel
|
bulat | |
|
Panjang sampingan wafer |
166 ± 0.25 mm
|
Sistem pemeriksaan wafer |
|
Diameter wafer |
φ223 ± 0.25 mm |
Sistem pemeriksaan wafer |
|
Sudut antara sisi bersebelahan |
90 darjah ± 0.2 darjah |
Sistem pemeriksaan wafer |
|
Ketebalan |
180﹢ 20/﹣10 µm
175﹢ 20/﹣10 µm
170﹢ 20/﹣10 µm
160﹢ 20/﹣10 µm
150﹢ 20/﹣10 µm
|
Sistem pemeriksaan wafer |
|
TTV (jumlah variasi ketebalan) |
Kurang daripada atau sama dengan 27 µm |
Sistem pemeriksaan wafer |
4.Sifat permukaan
|
Harta |
Spesifikasi |
Kaedah pemeriksaan |
|
Kaedah pemotongan |
DW |
-- |
|
Kualiti permukaan |
Seperti yang dipotong dan dibersihkan, tiada pencemaran yang kelihatan, (minyak atau gris, cetakan jari, noda sabun, noda buburan, noda epoksi/gam tidak dibenarkan) |
Sistem pemeriksaan wafer |
|
Melihat tanda / langkah |
Kurang dari atau sama dengan 15μm |
Sistem pemeriksaan wafer |
|
Tunduk |
Kurang daripada atau sama dengan 40 μm |
Sistem pemeriksaan wafer |
|
Warp |
Kurang daripada atau sama dengan 40 μm |
Sistem pemeriksaan wafer |
|
Cip |
kedalaman kurang daripada atau sama dengan 0.3mm dan panjang kurang daripada atau sama dengan 0.5mm max 2/pcs; Tiada V-Chip |
Mata telanjang atau sistem pemeriksaan wafer |
|
Retak / lubang mikro |
Tidak dibenarkan |
Sistem pemeriksaan wafer |
