TOPCon, mengatasi sebagaimana yang terpapar asas ke sel suria silikon rekod dunia baru

Sumber: ise.fraunhofer

Penggunaan caj kenalan terpilih pembawa membolehkan merealisasikan kecekapan sel solar yang tinggi sambil memelihara satu turutan proses berpotensi tanpa lemak. Sebanyak 25.3% bagi n jenis sel solar dengan bayaran penuh-kawasan terpilih carrier belakang kenalan, Kuil ISE Fraunhofer memegang rekod dunia untuk sel-sel suria silikon yang dihubungi pada kedua-dua pihak. n jenis silikon menawarkan kelebihan ketahanan lebih tinggi terhadap kekotoran. Walau bagaimanapun, disebabkan oleh rendah pengasingan pekali berbanding jenis-p silikon, perubahan dalam ketahanan asas meningkat. Terima kasih kepada semasa aliran dimensi sel solar dengan kenalan terpilih pembawa caj, ketahanan asas tidak ketara pengaruh your prestasi. Ia dizahirkan buat pertama kalinya yang melebihi 25% kecekapan boleh dicapai bagi asas resistances antara 1 dan 10 Ωcm.

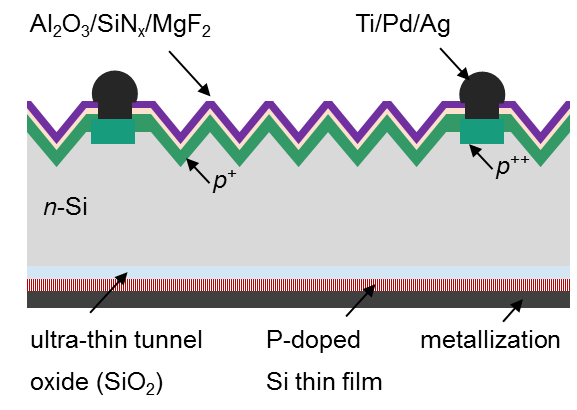

Orang hubungan terpilih pembawa caj TOPCon (terowong oksida passivated hubungi) dibangunkan di kemudahan milik Kuil ISE Fraunhofer berdasarkan sebuah terowong ultra nipis oksida dalam kombinasi dengan lapisan nipis silikon dan membolehkan selektiviti pembawa caj yang sangat baik. Menggunakan ini TOPCon kembali sampingan (sel struktur, Rajah 1, 20´20 mm²), tahap kecekapan 25.3% (V yang rekod_SKM= 718 mV, J_s= 42.5 mA/cm²FF = 82.8%) boleh dicapai pada n-jenis silikon bagi sel solar dihubungi pada kedua-dua pihak.

Kualiti wafer silikon adalah penting bagi penghasilan sel-sel solar yang sangat berkesan. Disebabkan oleh toleransi yang tinggi kepada kekotoran serta kekurangan cahaya-berpunca dari kemerosotan (LID), darjah tertinggi kini kecekapan akan dicapai n jenis silikon (di makmal serta dalam pengeluaran). Walau bagaimanapun, pekali pengasingan lebih rendah berbanding dengan jenis-p silikon silikon n jenis menyebabkan perubahan yang lebih tinggi sebagai asas tentangan semasa Kristal pertumbuhan. Bagi sel-sel solar dengan ketara struktur sisian (PERC, IBC), hanya silikon wafer dengan tertentu asas resistances dan oleh itu, hanya sebahagian sahaja daripada Kristal seluruh batang boleh digunakan. Walau bagaimanapun, disebabkan oleh dimensi aliran semasa dalam asas sel solar TOPCon, ketahanan asas telah tidak mempengaruhi prestasi sel solar. Kita mampu untuk menunjukkan bahawa ia boleh juga dilaksanakan dalam aplikasi yang praktikal bagi darjah tinggi kecekapan. Kita mencapai kecekapan ≥25% untuk asas rintangan antara 1 dan 10 Ωcm. Voltan litar terbuka (V_SKM) > 715 mV dan mengisi faktor (FF) > 81.5% telah dicapai untuk semua resistances asas.
