Hidrogen hijau, yang dihasilkan melalui elektrolisis air berkuasa fotovoltaik (PV) -, telah muncul sebagai elemen penting dalam peralihan global ke arah sistem tenaga neutral - karbon, menawarkan penyelesaian yang mampan untuk penyimpanan tenaga, pengimbangan grid dan penyahkarbonan sektor keras - kepada - abate. Kertas kerja ini menyediakan ulasan menyeluruh tentang teknologi PV - hingga - hidrogen (PV - H₂), merangkumi prinsip asas, laluan teknikal, kesesakan prestasi dan aplikasi praktikal.
Dunia sedang menghadapi cabaran perubahan iklim dan keselamatan tenaga yang belum pernah terjadi sebelumnya, didorong oleh lebih - pergantungan pada bahan api fosil dan pelepasan gas rumah hijau (GHG) yang berkaitan. Hidrogen hijau, yang dijana dengan menggunakan tenaga boleh diperbaharui untuk membelah air, telah mendapat perhatian yang ketara sebagai pembawa tenaga serba boleh dan bahan suapan yang boleh memudahkan penyahkarbonan mendalam merentas pelbagai sektor. Antara sumber tenaga boleh diperbaharui, kuasa fotovoltaik solar (PV) adalah yang paling banyak dan boleh digunakan secara meluas, menjadikan elektrolisis berkuasa PV - sebagai laluan yang menjanjikan untuk pengeluaran hidrogen hijau.
1.Asas Teknikal PV - Pengeluaran Hidrogen Didorong
1.1 Penjanaan Kuasa Fotovoltaik
Sel PV menukarkan cahaya matahari kepada elektrik melalui kesan fotovoltan, di mana foton menguja pasangan lubang - elektron dalam bahan semikonduktor. Modul PV berasaskan silikon -, termasuk monohabluran, polihabluran dan teknologi filem - nipis, menguasai pasaran kerana kecekapan tinggi dan ketahanan jangka - yang panjang.
Teknologi Elektrolisis Air

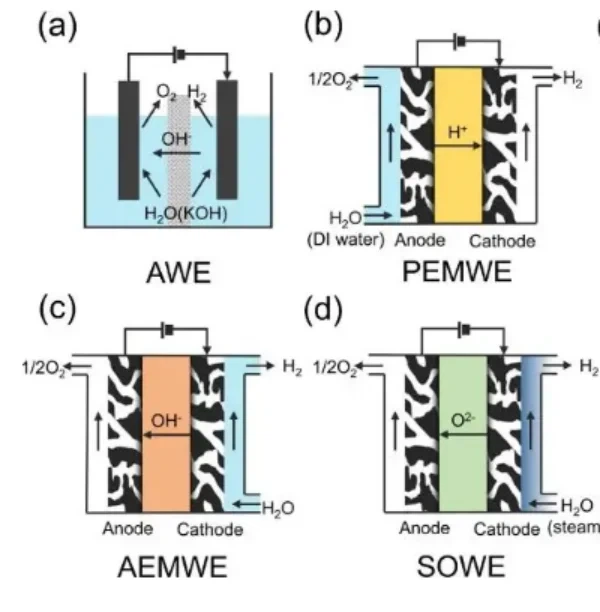

Elektrolisis air ialah proses membelah air kepada hidrogen dan oksigen menggunakan tenaga elektrik, diterangkan melalui tindak balas berikut: 2H₂O(l) → 2H₂(g)+O₂(g), dengan potensi termodinamik 1.23 V pada 25 darjah . Empat teknologi elektrolisis utama sedang digunakan untuk aplikasi PV-H₂:
|
Jenis Elektroliser |
Suhu Operasi |
Kecekapan |
CAPEX |
Kelebihan Utama |
Had Utama |
|
Elektrolisis Air Beralkali (AWE) |
Rendah (20 - 80 darjah ) |
65% - 75% |
rendah |
Bahan matang, kos rendah -, berskala tinggi |
Ketumpatan arus rendah, kinetik OER perlahan, pengurusan elektrolit |
|
Proton Exchange Membrane Electrolysis (PEMWE) |
Rendah (20 - 80 darjah ) |
70% - 80% |
tinggi |
Ketumpatan arus tinggi, tindak balas dinamik pantas, reka bentuk padat |
Membran dan pemangkin mahal (logam kumpulan platinum), masalah ketahanan |
|
Elektrolisis Air Membran Pertukaran Anion (AEMWE) |
Rendah (20–80 darjah ) |
68%–78% |
Sederhana |
Tiada pemangkin logam mulia diperlukan, ketumpatan arus tinggi, keserasian elektrolit fleksibel |
Kemerosotan kekonduksian membran, ketahanan jangka panjang-yang terhad, cabaran sintesis bahan |
|
Elektrolisis Air Oksida Pepejal (SOWE) |
Tinggi (700 - 850 darjah ) |
80% - 90% |
tinggi |
Kecekapan tinggi, menggunakan wap dan bukannya air cecair |
Operasi suhu tinggi -, degradasi bahan, permulaan perlahan |
PV-Konfigurasi Gandingan Elektroliser
Penyepaduan sistem PV dengan elektrolisis boleh dikategorikan kepada tiga konfigurasi:
Gandingan Langsung: Modul PV disambungkan terus kepada elektrolisis tanpa elektronik kuasa perantaraan. Konfigurasi ini mudah dan kos-efektif tetapi mengalami kehilangan tenaga yang ketara disebabkan oleh ketidakpadanan antara titik kuasa maksimum (MPP) PV dan voltan kendalian elektrolisis (1.6–2.0 V).
MPPT-Gandingan Terkawal: Pengawal Penjejakan Titik Kuasa Maksimum (MPPT) digunakan untuk mengoptimumkan output PV dan memadankan keperluan voltan elektrolisis. Konfigurasi ini mengurangkan kerugian gandingan tetapi menambah kerumitan dan kos.
Bateri-Gandingan Berbantu: Sistem storan tenaga (cth, bateri-ion litium) disepadukan untuk menyimpan tenaga PV berlebihan dan memberikan kuasa sandaran semasa-tempoh sinaran rendah, memastikan operasi elektrolisis yang stabil. Konfigurasi ini meningkatkan kebolehpercayaan sistem tetapi meningkatkan CAPEX dan memerlukan penyelenggaraan tambahan.
2. Had Prestasi dan Strategi Pengoptimuman
2.1Kerugian Kecekapan Utama
Sistem PV-H₂menghadapi tiga jenis kehilangan tenaga utama:
Kerugian Penukaran PV: Ketidakcekapan dalam sel PV, termasuk ketidakpadanan spektrum, kesan suhu dan kehilangan teduhan, yang mengurangkan output elektrik.
Kerugian Electrolyzer: Potensi berlebihan yang dikaitkan dengan tindak balas evolusi hidrogen (HER) dan tindak balas evolusi oksigen (OER), serta kehilangan ohmik dalam elektrod, elektrolit dan membran.
Kehilangan Gandingan: Ketidakpadanan antara PV MPP dan voltan kendalian elektrolisis, yang membawa kepada penggunaan kuasa PV yang kurang.
Pengoptimuman Bahan dan Peranti
Untuk menangani isu yang dinyatakan di atas, bahan dan peranti boleh diperbaiki dalam tiga cara berikut.
Inovasi Modul PV: Membangunkan-sel PV berkecekapan tinggi (cth, perovskite-tandem silikon) dan modul dwimuka untuk meningkatkan tangkapan tenaga. Menggunakan anti-salutan reflektif dan sistem pengurusan terma untuk mengurangkan kehilangan-yang berkaitan suhu.
Pembangunan Pemangkin Elektronik: Mereka bentuk pemangkin aktiviti-kos rendah-tinggi untuk HER dan OER, seperti oksida logam peralihan (Fe₂O₃-NiOxHy) dan chalcogenides, untuk mengurangkan potensi berlebihan dan menggantikan logam kumpulan platinum yang mahal.
Seni Bina Elektrolis: Mengoptimumkan reka bentuk sel, termasuk struktur elektrod, bahan membran, dan konfigurasi medan aliran, untuk meningkatkan pengangkutan jisim dan mengurangkan kehilangan ohmik.
Penyepaduan Peringkat-Sistem
Selain daripada tiga kaedah sasaran yang dinyatakan di atas, ia juga boleh dilakukan melalui penyepaduan sistem.
Voltan-Teknologi Padanan: Menggunakan DC-penukar DC dan pengawal MPPT untuk menjajarkan voltan keluaran PV dengan julat pengendalian elektrolisis.
Penyepaduan Penyimpanan Tenaga: Menggabungkan bateri, superkapasitor atau penyimpanan hidrogen (melalui pemampatan atau pencairan) untuk mengurangkan kesan intermittency suria dan memastikan operasi elektrolisis berterusan.
Reka Bentuk Sistem Hibrid: Mengintegrasikan PV dengan sumber tenaga boleh diperbaharui lain (cth, angin) atau menumpukan kuasa solar (CSP) untuk menstabilkan input tenaga dan meningkatkan kecekapan sistem keseluruhan.

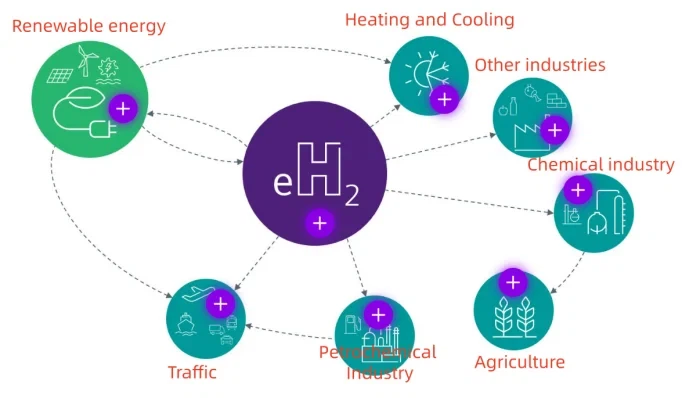

3.Aplikasi PV-Terdapat Hidrogen Hijau
3.1Bahan mentah perindustrian dan pertanian
Hidrogen hijau digunakan sebagai bahan suapan dalam proses perindustrian, seperti pengeluaran ammonia, sintesis metanol dan pembuatan keluli, menggantikan-hidrogen berasaskan fosil dan mengurangkan pelepasan karbon. Contohnya, pengeluaran ammonia hijau melalui PV-H₂ boleh menyahkarbonkan sektor pertanian, yang banyak bergantung pada baja nitrogen.
Pengangkutan
Kenderaan sel bahan api hidrogen (FCV) menawarkan keupayaan-jarak jauh dan pantas-berbanding dengan-kenderaan elektrik (BEV) bateri. PV-H₂ boleh memberi kuasa kepada FCV untuk kereta penumpang, trak, bas dan-kenderaan tugas berat, memberikan alternatif sifar-kepada petrol dan diesel.
Penyimpanan Tenaga Grid
Hidrogen hijau boleh disimpan untuk tempoh yang lama dan ditukar kembali kepada elektrik menggunakan sel bahan api semasa permintaan puncak, emengimbangi grid dan menyokong penyepaduan sumber tenaga boleh diperbaharui terputus-putus.
Kuasa-ke-Proses X (P2X).
PV-hidrogen yang diperolehi boleh digunakan dalam aplikasi P2X, seperti kuasa-ke-cecair (P2L) untuk bahan api sintetik, kuasa-ke-panas (P2H) untuk pemanasan industri dan kediaman, dan kuasa-ke-kimia{1}bernilai tinggi{1}penghasilan{1}kimia
4. Aplikasi Praktikal Teknologi Pengeluaran Hidrogen Fotovoltaik
Sistem Elektroliser Hidrogen Suria 10 Nm³/j
Senarai peralatan
|
Tidak. |
item |
Penerangan |
Kuantiti |
Unit |
|
1 |
Sistem Penjanaan Hidrogen |
KAS-10, 10 Nm³/j Penjana Hidrogen Beralkali, >99.9999% Ketulenan, Kurang daripada atau sama dengan 30 minit Mula Dingin, Kurang daripada atau sama dengan 10 s Respons Dinamik, -71 darjah Titik Embun, Tekanan Keluaran 0.7 MPa, 380V 50Hz AC, Kuasa 50 kW, |
1 |
pcs |
|
2 |
Panel solar |
Mono 580 W |
172 |
pcs |
|
3 |
Struktur pemasangan |
Struktur pemasangan untuk panel solar dipasang di atas bumbung |
1 |
ditetapkan |
|
4 |
Penyongsang hibrid |
100KW |
1 |
pcs |
|
5 |
Bateri |
51.2V/200AH/10KWj |
2 |
pcs |
|
6 |
Kotak penggabung |
6dalam1keluar |
2 |
pcs |
|
7 |
kabel |
Kabel 6mm2, merah dan hitam |
1200 |
mtr |
|
8 |
Penyambung PV |
MC4 serasi |
24 |
sepasang |
100m³ PV Hidrogen & Sistem Penyimpanan Tenaga
Senarai peralatan
|
Tidak. |
item |
Penerangan |
Kuantiti |
Unit |
|
1 |
Sistem Penjanaan Hidrogen |
KAM-100 Lebih daripada atau sama dengan 99.98% Ketulenan Hidrogen, Kurang daripada atau sama dengan 30 min Masa Mula Sejuk, |
1 |
pcs |
|
2 |
Panel solar |
Mono 580 W |
1660 |
pcs |
|
3 |
Struktur pemasangan |
Struktur pemasangan untuk panel solar dipasang di atas bumbung |
1 |
ditetapkan |
|
4 |
Penyongsang hibrid |
500KW |
2 |
pcs |
|
5 |
Bateri |
716.8V/280AH/200KWj |
10 |
pcs |
|
6 |
kabel |
Kabel 6mm2, merah dan hitam |
7200 |
mtr |
|
7 |
Penyambung PV |
MC4 serasi |
240 |
sepasang |
Loji Solar H2 – Sistem Penyimpanan Hidrogen & Tenaga 1000m³ PV
Senarai peralatan
|
Tidak. |
item |
Penerangan |
Kuantiti |
Unit |
|
1 |
Sistem Penjanaan Hidrogen |
KAR-1000 |
1 |
pcs |
|
2 |
Panel solar |
Mono 580 W |
25584 |
pcs |
|
3 |
Struktur pemasangan |
Struktur pemasangan untuk panel solar dipasang di atas bumbung |
1 |
ditetapkan |
|
4 |
pada penyongsang grid |
350KW |
82 |
pcs |
|
|
PCS/Bateri (pilihan) |
|||
|
5 |
sediakan-pengubah |
800V-10kv/5000kva |
6 |
pcs |
|
6 |
kabel |
Kabel 6mm2, merah dan hitam |
118100 |
mtr |
|
7 |
Penyambung PV |
MC4 serasi |
3936 |
sepasang |
Tapak web produk projek: https://www.solarmoo.com/solar-hydrogen/
5.Cabaran dan Tinjauan Masa Depan
Cabaran Semasa
Daya Saing Kos: CAPEX tinggi sistem PV-H₂, terutamanya untuk elektrolisis dan modul PV, menjadikan hidrogen hijau lebih mahal daripada hidrogen kelabu (dihasilkan daripada gas asli).
Ketahanan dan Kebolehpercayaan: Elektroliser menghadapi cabaran yang berkaitan dengan-pengoperasian jangka panjang, termasuk degradasi pemangkin, kekotoran membran dan kakisan, yang menjejaskan jangka hayat sistem.
Kebolehskalaan: Projek PV-berskala besar-H₂ memerlukan tanah, air dan infrastruktur yang ketara, yang mungkin terhad di sesetengah wilayah.
Hala Tuju Penyelidikan Masa Depan
Bahan Terperinci: Membangunkan-sel PV generasi seterusnya (cth, perovskite-tandem silikon) dan komponen elektrolisis (cth,-membran AEM berpaut silang,-kestabilan tinggi bukan-mangkin mulia) untuk meningkatkan kecekapan dan mengurangkan kos.
Pengoptimuman Sistem: Melaksanakan kecerdasan buatan (AI) dan pembelajaran mesin (ML) untuk pengurusan tenaga-masa sebenar dan penyelenggaraan ramalan, meningkatkan kebolehpercayaan dan prestasi sistem.
Dasar dan Sokongan Pasaran: Mewujudkan dasar yang menggalakkan, seperti penetapan harga karbon dan subsidi hidrogen hijau, untuk memacu pelaburan dan mengurangkan jurang kos dengan-hidrogen berasaskan fosil.
Pengeluaran hidrogen yang dipacu PV-memang menjanjikan masa depan tenaga yang mampan, menawarkan laluan yang bersih dan boleh diperbaharui untuk penjanaan hidrogen. Walaupun menghadapi cabaran semasa, kemajuan ketara telah dicapai dalam meningkatkan kecekapan sistem, mengurangkan kos dan mengembangkan aplikasi. Dengan menyepadukan inovasi bahan, kejuruteraan sistem dan sokongan dasar, teknologi PV-H₂ boleh memainkan peranan penting dalam mencapai matlamat neutral karbon global.
